Brancher un caisson de basse actif - Le guide complet

Comprendre le type de liaison avant de sortir le câble

Je pars d’une règle simple: une enceinte active contient déjà son amplification interne, donc elle attend un signal ligne, pas une puissance amplifiée. Un caisson actif fonctionne de la même manière. Il amplifie lui-même son haut-parleur et ne doit pas être alimenté comme une enceinte passive. C’est la première frontière à respecter, sinon on mélange deux mondes qui n’utilisent pas les mêmes niveaux électriques.

Pour éviter les confusions, je distingue trois cas très différents. Un système actif se câble en XLR ou en TRS symétrique, c’est-à-dire avec un signal mieux protégé contre les parasites sur les longues distances. Un système passif passe par un amplificateur externe et un vrai câble haut-parleur. Et un caisson actif peut, selon les modèles, proposer des sorties “thru” ou des sorties filtrées vers les enceintes.

Autrement dit, le bon branchement dépend moins du look des prises que du type de signal qui circule dedans. Une fois ce point verrouillé, le vrai sujet devient le chemin du signal, et c’est là que le montage gagne ou perd en qualité.

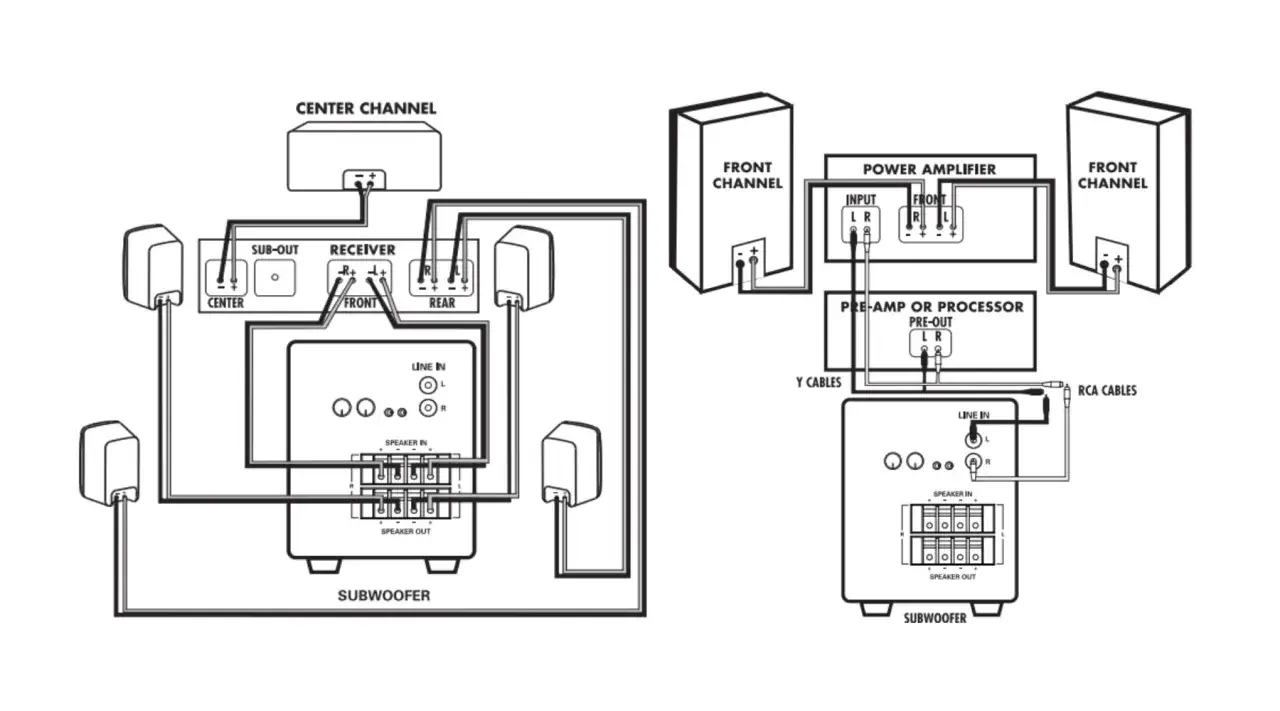

Le schéma de branchement qui fonctionne le mieux

Dans la plupart des installations amplifiées, le montage le plus propre reste le même: la console, la carte son ou la source envoie son signal au caisson, puis le caisson repart vers les enceintes principales. C’est la logique que je recommande en priorité, parce qu’elle permet au sub de gérer la coupure bas du spectre sans forcer les tops à reproduire des fréquences qu’elles n’aiment pas toujours.

Un câble XLR ou TRS symétrique est souvent le bon choix. “Symétrique” veut dire que le signal circule de façon plus robuste face aux interférences, ce qui est utile dès qu’on dépasse quelques mètres ou qu’on travaille dans un environnement chargé en câbles et alimentations.

1. Reliez la source au caisson avec un câble ligne adapté.
2. Branchez ensuite les sorties du sub vers les enceintes actives si le caisson les prévoit.
3. Si le sub propose une sortie high-pass, utilisez-la pour envoyer aux enceintes un signal déjà débarrassé du grave inutile.
4. Si le sub ne filtre pas ses sorties, vérifiez que les enceintes disposent d’un passe-haut interne ou ajoutez un crossover externe.
5. Gardez le chemin de signal court et lisible: source → sub → tops.

Beaucoup de caissons actifs gèrent eux-mêmes le filtrage interne. Comme le rappelle Yamaha dans ses guides, le crossover agit comme un répartiteur: il envoie les basses vers le sub et le reste vers les enceintes principales. C’est précisément ce filtrage qui évite le chevauchement de fréquences et donne une transition plus propre entre le sub et les tops.

En stéréo, je conseille de respecter la logique gauche/gauche et droite/droite quand le matériel le permet. Sur un caisson mono, la somme des deux canaux est souvent faite en interne, puis redistribuée vers les enceintes. C’est plus stable qu’un câblage improvisé où l’on mélange tout sans savoir si le signal est encore cohérent. Une fois ce schéma posé, il faut maintenant régler la coupure pour que le système respire correctement.

Régler la coupure, le niveau et la phase sans se tromper

Le filtrage est le point qui change le plus le résultat. Pour simplifier, le passe-bas du caisson garde le grave, tandis que le passe-haut des enceintes retire ce même grave aux tops. Quand les deux filtrages sont bien calés, le système gagne en lisibilité et en headroom, c’est-à-dire en marge avant saturation. Quand ils sont mal réglés, on obtient soit un trou dans le bas, soit un grave trop épais et localisable.

Si vous utilisez un processeur externe ou un DSP, la règle la plus saine est de faire coïncider la fréquence du passe-bas et celle du passe-haut, avec la même pente. QSC insiste justement sur ce point: même fréquence, même pente, pour éviter une bosse ou un creux artificiel autour du point de raccord. En pratique, une pente de 24 dB/octave est un point de départ très courant.

Le niveau du caisson doit ensuite être réglé à l’oreille, mais à l’oreille d’un morceau réel, pas sur un test trop pauvre. Je pars toujours avec le sub un peu bas, puis je remonte jusqu’à sentir l’assise sans perdre la définition du kick et de la basse. La phase, elle, se règle en comparant les deux positions possibles du commutateur ou en testant la polarité dans la zone de coupure: la bonne position est celle qui donne le plus de punch, pas celle qui semble la plus forte en solo.

Sur un caisson avec sélecteur 80/100/120 Hz, je commence souvent à 80 Hz avec des tops de 12 pouces, puis je remonte seulement si les enceintes paraissent à l’étroit. Avec des satellites plus compactes, je n’hésite pas à monter la coupure, car forcer un petit haut-parleur à descendre trop bas finit presque toujours par durcir le médium. Le bon réglage, ici, est moins une valeur absolue qu’un compromis cohérent entre taille des enceintes et volume de la pièce.

Les erreurs qui font croire que le caisson ne marche pas

La plupart des mauvaises installations ne manquent pas de puissance, elles manquent de logique. Le sub est parfois branché correctement, mais le reste du système annule son intérêt parce qu’un réglage ou un type de sortie a été mal compris. C’est souvent là que les débutants pensent avoir un problème de matériel alors qu’ils ont surtout un problème de chaîne audio.

• Brancher une sortie haut-parleur sur une entrée ligne d’un caisson actif.
• Utiliser un simple “thru” sans filtrage et laisser le sub et les tops jouer les mêmes fréquences trop longtemps.
• Monter le niveau du caisson avant d’avoir équilibré les enceintes principales.
• Choisir une coupure trop haute, ce qui rend le grave boursouflé et facile à localiser.
• Négliger l’acoustique de la pièce, surtout dans les petits espaces où le bas-médium gonfle vite.
• Juger le système uniquement à bas volume alors que l’équilibre change dès qu’on monte la pression sonore.

Je vois aussi une erreur plus subtile: vouloir “plus de basses” au lieu d’un grave lisible. Un bon sub ne doit pas masquer le kick, ni épaissir artificiellement la voix grave, ni transformer une mix en une nappe floue. Pour une répétition, un petit DJ set ou un live intimiste, la clarté du bas compte plus que la quantité brute.

Quand le rendu semble brouillon, la cause n’est pas toujours le caisson lui-même. Souvent, il suffit d’abaisser un peu la coupure, de réduire le niveau du sub ou d’inverser la phase pour retrouver un grave net. C’est pour cela que le réglage doit toujours venir après le câblage, jamais avant.

Choisir la bonne solution selon votre matériel

Le bon branchement dépend du matériel disponible, pas d’une recette unique. Dans une petite installation hi-fi ou dans un setup mobile pour musique live, on ne travaille pas toujours avec les mêmes sorties, ni avec les mêmes possibilités de filtrage. C’est là qu’un tableau de cas concrets rend les choses plus claires.

Dans les faits, la différence entre un système convaincant et un système bancal vient souvent de cette question: avez-vous un vrai filtrage, ou seulement un enchaînement de prises ? Si la réponse est floue, le grave sera lui aussi flou. Une fois ce choix tranché, il reste un dernier point très pratique: vérifier l’installation avant de monter le volume.

Le contrôle final que je ferais avant la première écoute

Avant d’ouvrir vraiment le son, je pars toujours du début de la chaîne: source, traitement, puis amplification ou enceintes en dernier. C’est aussi la logique recommandée par Yamaha pour éviter les bruits parasites au démarrage. En clair, on allume d’abord ce qui génère le signal, puis ce qui le traite, et seulement à la fin le sub et les enceintes. À l’arrêt, on fait l’inverse.

• Vérifier que toutes les liaisons sont bien en niveau ligne.
• Mettre le niveau du sub bas au départ.
• Lancer un morceau que vous connaissez bien, idéalement avec une grosse caisse nette et une basse régulière.
• Écouter à plusieurs endroits de la pièce, pas seulement devant les enceintes.
• Ajuster la phase ou la polarité si le grave disparaît autour de la fréquence de raccord.

Je termine toujours avec de la musique réelle, pas avec un bruit de test isolé. Si le bas reste tendu, que la voix ne s’épaissit pas et que la grosse caisse garde son attaque, le branchement est bon. Si quelque chose bave, il vaut mieux reprendre calmement la coupure, le niveau ou la phase que de monter encore le volume en espérant un miracle.
